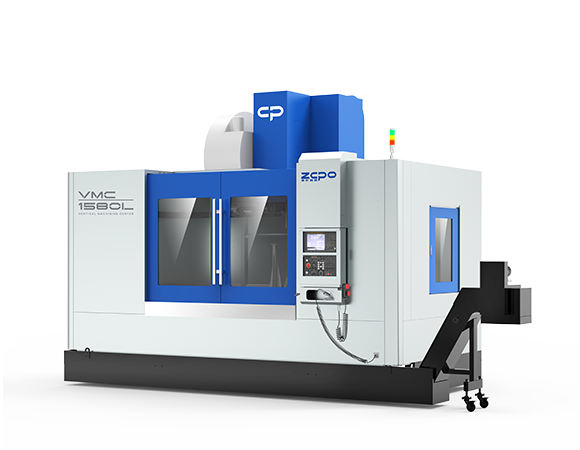

產品亮點

大規格二線一硬高剛性、重切削

高穩定性床身結構

• 三軸全行程支撐：獨特床身滑軌設計，床鞍全行程無懸掛現象，工作臺在X軸行程為全支撐，加工時重心在兩導軌中間，荷重力強。

•  Y軸采用四根45mm 高剛性高負荷滾柱線軌，重載 8 滑塊 , 強化剛性與荷重性。

•  方便、高效的切屑處理：機床內部標配 2 根螺排，有效排出加工時產生的鐵屑，輸送效率高。

優越的加工能力

切削性能穩定的 VMC 系列機床適用于汽車零部件、3C 產業、軍工、模具、縫制設備及市場瞬息萬變的多元化產品加工應用。

技術參數

加工范圍

單位

• 三軸行程

• 1550/850/850mm

• 主軸中心至立柱導軌距離

• 935mm

• 主軸端面至工作臺面距離

• 120-970mm

工作臺

單位

• 工作臺面積

• 850*1700mm

• T型槽

• 7-18(5x125/2x100)mm

• 工作臺最大承載重量

• 1300kg

主軸

單位

• 主軸孔錐度

• BT50

• 主軸功率

• 15/18.5KW

• 最高轉速

• 6000(皮帶)rpm

進給

單位

• 最高進給速度

• 10000mm/min

• 快速移動速度

• 24/24/15m/min

刀庫

單位

• 刀庫容量

• 24T

• 換刀時間

• 4.5S

精度

單位

• 定位精度

• 0.016mm

• 重復定位精度

• 0.008mm

外形尺寸

單位

• 機器尺寸

• 5600*3250*3500mm

• 機器重量(約)

• 13300kg
