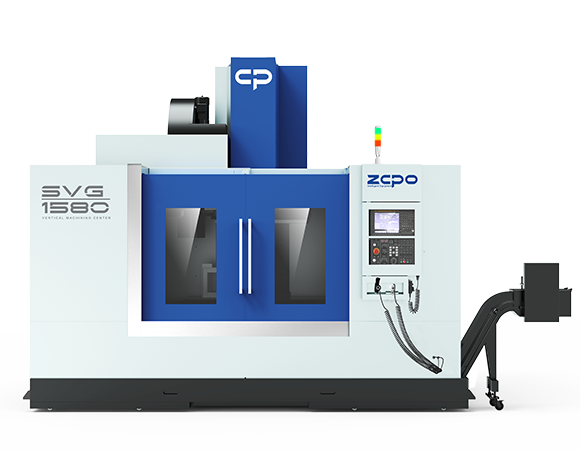

您現在的位置:首頁 > 產品展示 > 立式加工中心
|
產品亮點
堅固的密烘鑄造及整體箱式床身,拱形立柱結構提高了機床的基礎剛性。
基礎件經有限元分析后的獨特截面設計,內部合理分布加強筋位置,在同等規格產品中具備更高的承載剛性。
三軸傳動座及尾端支架采用一體式鑄件設計,取消了傳統的分體、墊片調整機構,大幅提升機床三軸傳動的精準性和穩定性。
Y軸采用四根45mm 高剛性高負荷滾柱線軌,重載 8 滑塊 , 強化剛性與荷重性。
方便、高效的切屑處理:機床內部標配 2 根螺排,有效排出加工時產生的鐵屑,輸送效率高。
SV系列標配圓盤機械手換刀裝置, 實現更高換刀效率,縮短非切削時間
堅固的密烘鑄造及整體箱式床身,拱形立柱結構提高了機床的基礎剛性。
標配全封閉刀倉設計,消除連續加工過程中切削液和鐵屑對刀套的影響,有效提升換刀動作穩定性,降低維護成本,大幅提高生產率。
大容量刀庫一次性裝夾多種刀具,加工工件時無需補刀,大幅節省切削時間。
技術參數
單位
三軸行程
1500/800/800mm
主軸中心至立柱導軌距離
887mm
主軸端面至工作臺面距離
180-980mm
單位
工作臺面積
800x1700mm
T型槽
5-22*160mm
工作臺最大承載重量
1200kg
單位
主軸孔錐度
BT50
主軸功率
15/18.5(廣域)KW
最高轉速
6000(齒輪頭)rpm
單位
最高進給速度
12000mm/min
快速移動速度
24/24/24m/min
單位
刀庫容量
24T
換刀時間
3.5S
單位
定位精度
0.001mm
重復定位精度
0.005mm
單位
機器尺寸
5300*3250*3560mm
機器重量(約)
16000kg
