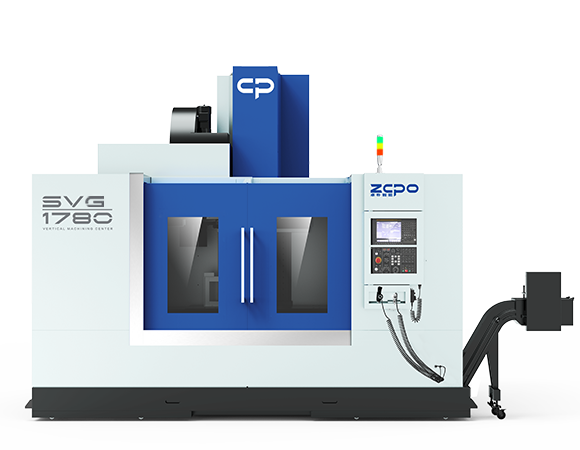

產品亮點

更高穩定性、高剛性床身結構

• 堅固的密烘鑄造及整體箱式床身，拱形立柱結構提高了機床的基礎剛性。

•  基礎件經有限元分析后的獨特截面設計，內部合理分布加強筋位置，在同等規格產品中具備更高的承載剛性。

•  三軸傳動座及尾端支架采用一體式鑄件設計，取消了傳統的分體、墊片調整機構，大幅提升機床三軸傳動的精準性和穩定性。

• Y軸采用四根45mm 高剛性高負荷滾柱線軌，重載 8 滑塊 , 強化剛性與荷重性。

•  方便、高效的切屑處理：機床內部標配 2 根螺排，有效排出加工時產生的鐵屑，輸送效率高。

封閉式主軸箱

主軸箱采用封閉式箱體結構，與立柱導軌接觸尺寸加大，整體輕量化設計。標配短鼻端主軸，提高了機床加工過程的Z向定位準確性和主軸加工穩定

高剛性主軸

SVG系列采用內置齒輪傳動，2級齒輪驅動式主軸采用圓柱滾柱軸承，確保在低速時具有強大的扭矩, 而在高速下具有穩定的轉速, 滿足客戶多樣化的加工需求。 低速擋最大扭矩可達1042Nm。

穩定可靠的換刀裝置

SV系列標配圓盤機械手換刀裝置， 實現更高換刀效率，縮短非切削時間

• 堅固的密烘鑄造及整體箱式床身，拱形立柱結構提高了機床的基礎剛性。

•  標配全封閉刀倉設計，消除連續加工過程中切削液和鐵屑對刀套的影響，有效提升換刀動作穩定性，降低維護成本，大幅提高生產率。

• 大容量刀庫一次性裝夾多種刀具，加工工件時無需補刀，大幅節省切削時間。

技術參數

加工范圍

單位

• 三軸行程

• 1700/800/800mm

• 主軸中心至立柱導軌距離

• 887mm

• 主軸端面至工作臺面距離

• 180-980mm

工作臺

單位

• 工作臺面積

• 800x1900mm

• T型槽

• 5-22*160mm

• 工作臺最大承載重量

• 1300kg

主軸

單位

• 主軸孔錐度

• BT50

• 主軸功率

• 15/18.5(廣域)KW

• 最高轉速

• 6000(齒輪頭)rpm

進給

單位

• 最高進給速度

• 12000mm/min

• 快速移動速度

• 24/24/24m/min

刀庫

單位

• 刀庫容量

• 24T

• 換刀時間

• 3.5S

精度

單位

• 定位精度

• 0.001mm

• 重復定位精度

• 0.005mm

外形尺寸

單位

• 機器尺寸

• 5500*3250*3560mm

• 機器重量(約)

• 16500kg
