產品亮點

高剛性、高精度結構設計

• 經有限元分析后，帶加強筋的整體式床身采用密烘鑄鐵鑄造，在同等大小機床中具備更好的加工剛性。

• 床身、床鞍等均采用三角穩定結構設計，加強了主要承力部位的剛性，從而保證了精度穩定性。

• 紡錘形主軸箱結構，同時做了輕量化設計，結合有限元分析，增強了主軸箱剛性和動態響應能力。

加工模具、鋁件、薄壁件的電主軸

• 移動部件輕量化設計，實現高轉速、快進給、高精度等特點，特別適用于有色金屬模具類零件加工。

•  通過減少換刀時間并改善所有軸進給系統的加/減速時間，實現更高生產率。對小孔加工、短行程加減速加工、小線段的曲面拐角加工等場景有卓越的效率和精度體現。

更易用更強大的控制系統

面對市場10000+存量機床的客戶需求和反饋，依托卓樸與數控系統公司的深度協作，不斷在標準數控系統的基礎上進行二次開發，打造多功能、智能化的人機界面，為客戶創造高效率、更便捷的使用體驗。

• 能效加工模式選擇

• 刀具管理功能

• 故障排除引導功能

• 超強人機交互界面

更強的加工應用能力

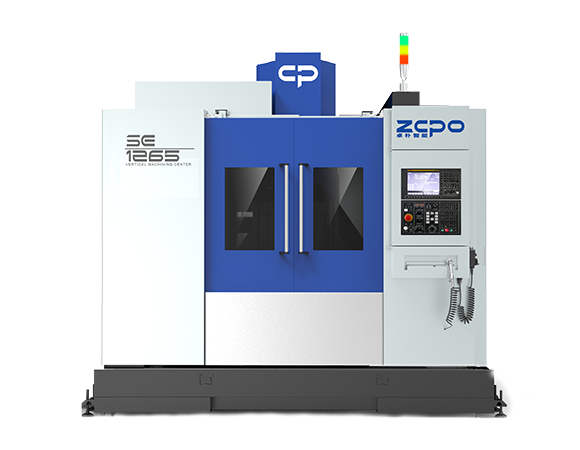

SE系列立式加工中心在有色金屬的加工上具備領先能力。高速度、高精度、靈活拓展空間，是自動化組線加工的首選，廣泛應用于汽車零部件、模具、航空航天等高科技行業。

• 更大的加工范圍

• 更高的加工穩定性

• 更快的動態響應能力

• 更強的金屬去除能力

技術參數

加工范圍

單位

• 三軸行程

• 1200/550/600mm

• 主軸中心至立柱導軌距離

• 697mm

• 主軸端面至工作臺面距離

• 120-720mm

工作臺

單位

• 工作臺面積

• 600x1300mm

• T型槽

• 5-18*100mm

• 工作臺最大承載重量

• 800kg

主軸

單位

• 主軸孔錐度

• BBT40

• 主軸功率

• 16/18.5KW

• 最高轉速

• 16000(電主軸)rpm

進給

單位

• 最高進給速度

• 12000mm/min

• 快速移動速度

• 36/36/32m/min

刀庫

單位

• 刀庫容量

• 24T

• 換刀時間

• 2.5S

精度

單位

• 定位精度

• 0.008mm

• 重復定位精度

• 0.004mm

外形尺寸

單位

• 機器尺寸

• 3200*2985*2770mm

• 機器重量(約)

• 5500kg
