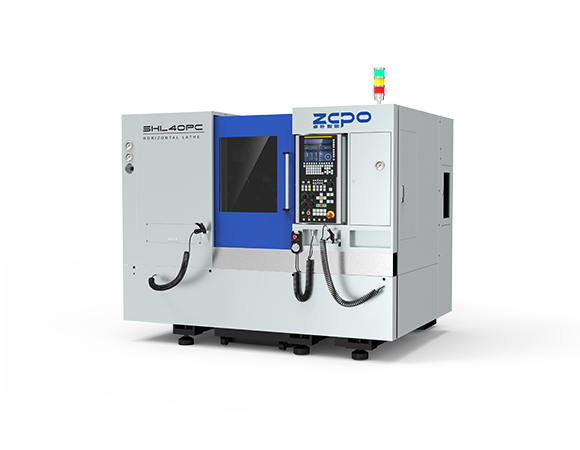

產品亮點

結構緊湊：

整體布局較為緊湊，占用空間小，便于安裝和使用

排刀式布局可以快速更換刀具，減少換刀時間，提高加工效率

相較于一些功能復雜的數控機床，其結構相對簡單，成本相對較低

高剛性結構：

機身和部件設計具備較高的剛性，能夠保證在加工過程中的穩定性，減少振動和變形，從而提高加工精度

適用范圍廣：

適用于加工各種軸類、盤類零件，能夠完成車削、鉆孔、鏜孔、攻絲等多種加工工藝，而且擴展性較高，能適配各種機內以及機外自動線，提高加工效率

技術參數

加工范圍

單位

• 床身上最大回轉直徑

• Φ400mm

• 最大切削長度

• 300mm

• 最大切削直徑

• Φ320mm

• 滑板上最大回轉直徑

• Φ160mm

• X/Z軸行程

• 460/365mm

主軸

單位

• 主軸端部形式及代號

• A2-5

• 最大通過棒料直徑

• Φ42mm

• 主軸轉速范圍

• 50-5000mm

• 電機功率

• 5.5/7.5kW

• 標準卡盤直徑

• Φ42筒夾

進給

單位

• 快速移動速度

• 20/24m/min

尾座

單位

• 尾座主軸錐孔錐度

• /

刀架

單位

• 標準刀架形式

• 排刀/動力頭

• 刀盤可否就近選刀

• /

外形尺寸

單位

• 機器尺寸

• 2200*1600*1700mm

• 機器重量(約)

• 2500kg
