產品亮點

產品系列化、模塊化設計

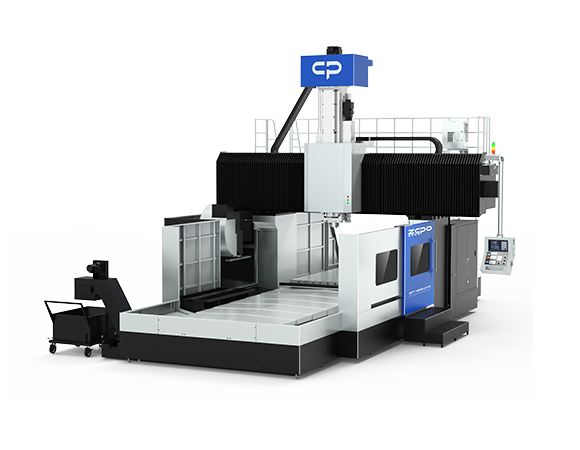

• 卓樸升級款方滑枕系列采用先進的龍門設計理念，結合 FEA有限元分析，有效降低機床在加工過程中的變形量，同時提升加工精度和精度保持性。

• 產品類型豐富，系列化齊全，滿足不同行業的加工需求；適合鋁合金、鑄鐵、鋼材等各種材質，不同尺寸加工。


• 整體外防護設計符合人機工程學，宜人性好，便于操作和維護，防水防屑優化設計效果好。

• 全系列模塊化設計，為客戶提供更多配置選配。

大跨距、大行程、大扭矩、高剛性結構設計

所有鑄件均采用高強度具有吸振能力的灰鑄鐵，經過時效處理以確保穩定性；并設計合理的加強筋，具有極佳的抗彎能力，確保機床剛性。

• 大扭矩：進口主軸單元直連進口碳纖維聯軸器，電機和齒輪箱，配合不同齒輪箱和電機，最大輸出扭矩1000N.M。

• 大行程：X軸行程最大24米，滿足長工件加工需求。

• 大跨距：全系列門寬和Y行程最大化設計，可自由配備多種附件銑頭；有效提高機床的加工能力范圍。

• 高剛性：全新鑄件結構，橫梁滑鞍結合面導軌采用垂直正交分布，提高機床整體剛性和精度穩定性。

更易用更強大的控制系統

依托卓樸軟件開發工程師與數控系統公司的深度協作，不斷在標準數控系統的基礎上進行二次開發，打造多功能、智能化的人機界面，為客戶創造高效率、更便捷的使用體驗。

• 能效加工模式選擇


• 刀具管理功能

• 斷刀檢測功能

• 故障排除引導功能

• 超強人機交互界面


技術參數

加工范圍

單位

• 三軸行程

• 5200/2400/1000mm

• 兩立柱間距離

• 2400mm

• 主軸端面至工作臺面距離

• 260-1260mm

工作臺

單位

• 工作臺面積

• 1800x5000mm

• T型槽

• 9-22*200mm

• 工作臺最大承載重量

• 16000kg

主軸

單位

• 主軸孔錐度

• BT50

• 主軸功率

• 22/26KW

• 最高轉速

• 6000rpm

進給

單位

• 最高進給速度

• 8000mm/min

• 快速移動速度

• 10/15/10m/min

精度

單位

• 定位精度

• 0.034/0.020/0.016mm

• 重復定位精度

• 0.014/0.012/0.008mm

外形尺寸

單位

• 機器尺寸

• 12800*6200*5500mm

• 機器重量(約)

• 44500kg
