產品亮點

產品系列化、模塊化設計

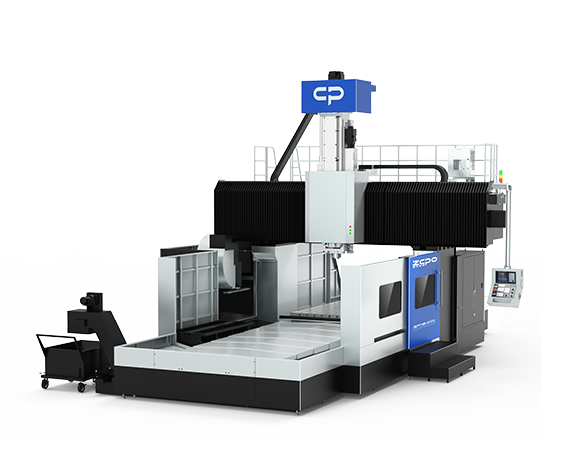

• 卓樸II優越系列T型滑枕采用先進的龍門設計理念，結合FEA有限元分析，有效降低機床在加工過程中的變形量，同時提升加工精度和精度保持性。

• 全系列模塊化設計，為客戶提供更多配置選配。

• 產品類型豐富，系列化齊全，滿足不同行業的加工需求；適合鋁合金、鑄鐵、鋼材等各種材質。


• 整體外防護設計符合人機工程學，宜人性好，便于操作和維護，防水防屑優化設計效果好。

大跨距、大行程、高穩定性結構設計

所有鑄件均采用高強度具有吸振能力的灰鑄鐵，經過時效處理以確保穩定性；并設計合理的加強筋，具有極佳的抗彎能力，確保機床穩定性。

• 滑枕：雙平衡杠兩側對稱分布設計，提高滑枕移動部件的精度保持性。

• 工作臺：工作臺鏤空設計，臺面T型槽間距200mm，移動部件輕量化，提高機床動態過程中響應能力。

• 床身：一體式鑄件床身，床身導軌跨距加大，有效增強工作臺承重能力。

• 橫梁：橫梁滑鞍結合面導軌采用垂直正交分布，提高機床整體剛性和精度穩定性。

• 門寬：全系列門寬和Y行程最大化設計，可自由配備多種附件銑頭；有效提高機床的加工能力范圍。

更易用更強大的控制系統

依托卓樸軟件開發工程師與數控系統公司的深度協作，不斷在標準數控系統的基礎上進行二次開發，打造多功能、智能化的人機界面，為客戶創造高效率、更便捷的使用體驗。

• 能效加工模式選擇


• 刀具管理功能

• 斷刀檢測功能

• 故障排除引導功能

• 超強人機交互界面。


技術參數

加工范圍

單位

• 三軸行程

• 4200/2400/1000mm

• 兩立柱間距離

• 2400mm

• 主軸端面至工作臺面距離

• 220-1220mm

工作臺

單位

• 工作臺面積

• 4000x1800mm

• T型槽

• 9-22*200mm

• 工作臺最大承載重量

• 14000kg

主軸

單位

• 主軸孔錐度

• BT50

• 主軸功率

• 15/18.5KW

• 最高轉速

• 6000(齒輪頭)rpm

進給

單位

• 最高進給速度

• 8000mm/min

• 快速移動速度

• 15/15/10m/min

精度

單位

• 定位精度

• 0.03/0.02/0.016mm

• 重復定位精度

• 0.014/0.012/0.008m

外形尺寸

單位

• 機器尺寸

• 10800*3200*5500mm

• 機器重量

• 37500kg
